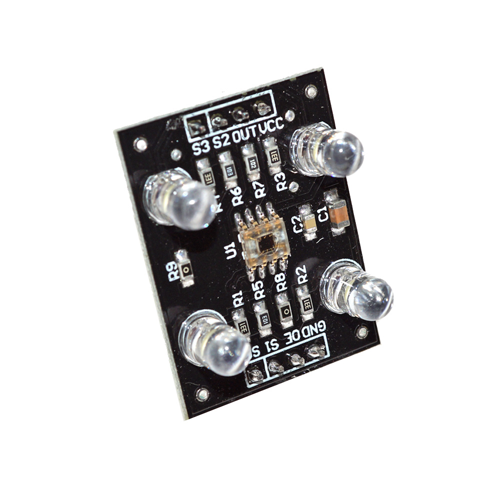

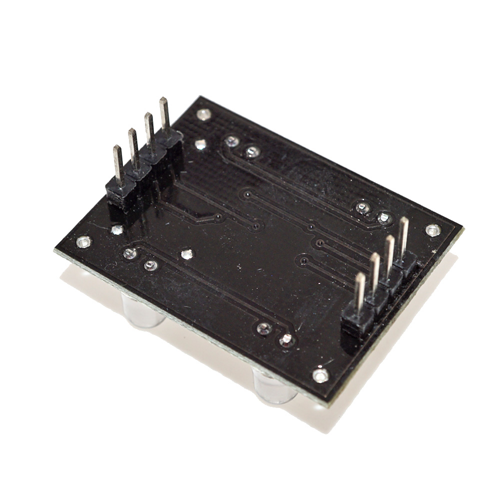

Sensor de color RGB TCS3200. Detecta colores con precisión usando fotodiodos y salida digital. Compatible con Arduino y otros microcontroladores.
El sensor de color RGB TCS3200 es un módulo altamente versátil que permite detectar colores con gran precisión mediante un sistema de fotodiodos sensibles a rojo, verde y azul. Es compatible con microcontroladores como Arduino, lo que lo convierte en una herramienta ideal para proyectos de robótica, domótica, clasificación de objetos y automatización.
Este sensor convierte la luz en señales eléctricas mediante un conjunto de fotodiodos que varían según el color recibido. Luego, el TCS3200 entrega una señal de frecuencia proporcional a la intensidad de cada color detectado, lo que facilita su procesamiento digital.
Características:
- Modelo: TCS3200 (compatible con TCS230)
- Voltaje de operación: 3V a 5V DC
- Salida: Frecuencia digital proporcional al color detectado
- Tipo de sensor: Fotodiodos RGB + filtros
- Frecuencia de salida ajustable: 100%, 20%, 2%
- Dimensiones: 28 x 28 mm aprox.
- Compatibilidad: Arduino, ESP32, STM32, etc.
Aplicaciones:
* Clasificación de objetos por color (rojo, verde, azul).
* Seguimiento de líneas de colores para robots.
* Sistemas de control de calidad.
* Lectura de etiquetas de color.
* Proyectos de domótica e iluminación adaptativa.
Muy fácil de utilizar solo conecta el módulo a tu placa Arduino:
VCC a 5V
GND a tierra
OUT a un pin digital
S0-S3 para selección del fotodiodo y escala de frecuencia.
Lee la frecuencia de salida correspondiente a cada canal (R, G, B) activando los filtros internos mediante los pines S2 y S3.
Convierte la frecuencia en niveles de intensidad para determinar el color.
Fórmula útil (frecuencia → intensidad):
Color_Intensity = map(Frequency, minFreq, maxFreq, 0, 255)
Donde Frequency es la señal leída del pin OUT, y minFreq / maxFreq corresponden a los límites definidos por el sensor.
